Структурированная кабельная система — основание всей техники в офисе. Беда кабельных ошибок в том, что связь от них редко пропадает совсем.

Чаще они дают плавающие сбои: пакеты теряются, скорость падает без причины, устройства с питанием по кабелю отваливаются. Искать такое в уже зашитых стенах и потолках — долго и дорого.

Вот пять самых частых ошибок и способы их не допустить.

1. Дешёвый кабель вместо медного

Самая дорогая экономия — взять кабель из омеднённого алюминия вместо чистой меди.

  • В чём беда Алюминий хрупкий: кабель может сломаться внутри оплётки ещё при протяжке. И сопротивление у него выше. Если через такой кабель питать точку доступа или камеру, напряжение просядет, и устройство либо не включится, либо будет постоянно перезагружаться.
  • Как избежать В смете и техническом задании прямо пишите: только медный кабель. Надёжный подрядчик всегда проверяет сеть измерительным прибором, и плохой сплав виден сразу.

2. Общая трасса с силовым кабелем

Витая пара передаёт слабый высокочастотный сигнал. Проложите её вплотную к силовому кабелю на 220 или 380 вольт — электромагнитное поле начнёт глушить передачу.

  • В чём беда Сеть вроде бы работает, но скорость падает в несколько раз, а задержка скачет. Обычный тестер покажет, что обрывов нет, — а тяжёлый файл передать не выйдет.
  • Как избежать Держите дистанцию: параллельные силовые и информационные трассы разводят минимум на 15–20 см. Пересечение — строго под прямым углом. В тесных местах берут экранированную витую пару и обязательно заземляют экран.

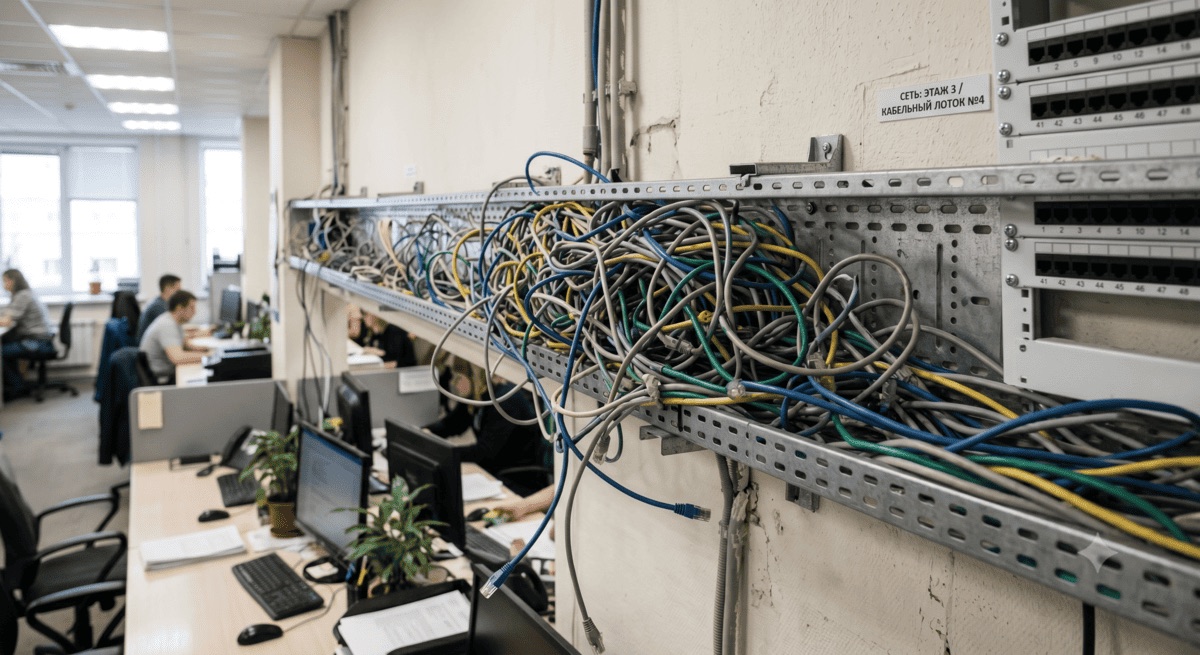

3. Кабель заламывают и перетягивают

Витая пара называется так потому, что жилы внутри скручены попарно, и шаг этой скрутки выверен на заводе — именно он гасит помехи.

  • В чём беда Заломы под прямым углом в углах кабель-каналов, сильное натяжение при протяжке, перетянутые пластиковыми стяжками пучки — всё это ломает внутреннюю геометрию кабеля. Категория и пропускная способность падают сразу.
  • Как избежать Радиус изгиба — не менее 4–8 внешних диаметров кабеля, лежать он должен свободно. Вместо одноразовых нейлоновых стяжек берите тканевые липучки: они не передавливают изоляцию и позволяют добавить в пучок ещё один провод.

4. Нет маркировки и кабельного журнала

Проложить кабели, воткнуть в коммутатор и сдать работу словами «всё работает» — так делать нельзя.

  • В чём беда Через полгода понадобится отключить розетку в третьем кабинете или найти, куда подключён зависший принтер. Если в шкафу сотня одинаковых серых проводов без бирок, простая задача превращается в часы прозвона портов.
  • Как избежать Каждое соединение подписывают с двух концов: у розетки и на патч-панели. Логика одна на всю сеть — например, этаж, помещение, номер порта. По окончании работ подрядчик обязан отдать кабельный журнал, где расписан каждый порт.

5. Сеть спроектирована впритык

Компания не стоит на месте: приходят новые сотрудники, столы переставляют, покупают IP-телефоны и сетевые принтеры.

  • В чём беда Если портов ровно по числу людей, новый компьютер придётся подключать через дешёвый коммутатор под столом — а это узкое место в сети — или тянуть кабель через весь офис, разбирая отделку. А без запаса длины у стола нельзя даже отодвинуть стол на метр.
  • Как избежать Закладывайте резерв: 20–30% портов сверх нынешней потребности. И оставляйте технологический запас кабеля — 2–3 метра в серверной, 1–1,5 метра у рабочего места.
